Quali tipi esistono?

I cavi di rete possono essere:

  • dritti nel caso in cui la disposizione dei cavi sia la stessa ai due capi del cavo Ethernet, secondo i due schemi standard impiegati (EIA/TIA 568A ed EIA/TIA 568B) questi schemi si differenziano solo per la scelta di colori diversi per le coppie 1-2 e 3-6. Sono usati per i normali collegamenti, ad esempio tra PC e switch di rete;
  • cavi incrociati o crossover nel caso in cui i cavi dei quattro doppini siano incrociati alle estremità (in questo caso l’unico standard è EIA/TIA 568A/B). Sono utilizzati per connettere direttamente tra di loro due PC come anche per collegare in cascata dispositivi di rete quali hub/switch.

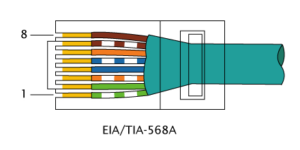

Cavo dritto schema T568A

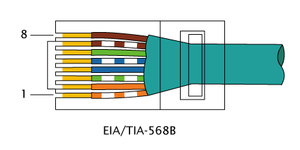

Cavo dritto schema T568B

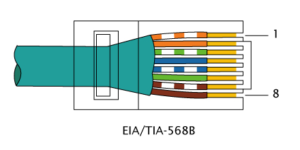

Cavo incrociato



Altra distinzione parte dal tipo di schermatura adottata:

  • Cavo UTP (Unshielded Twisted Pair, “doppino non schermato”): è considerato il più classico dei cavi Ethernet. È flessibile e non ha schermatura;
  • Cavo FTP (Foiled Twisted Pair, “doppino avvolto”): ha una schermatura singola;
  • Cavo STP (Shielded Twisted Pair, “doppino schermato”): ha una doppia schermatura, è meno flessibile degli altri.

Distinzione per il materiale di costruzione usato:

A seconda del materiale usato per la costruzione esistono diversi tipi di cavo distinti per categoria, Esistono:

  • Categoria 3 e Categoria 4, ormai fuori produzione sono fuori produzione perché non rispettano più gli standard;
  • Categoria 5 anch’esso non più commercializzato in quanto sostituito dal cavo Categoria 5e (la “e” sta per enhanced). Questo sfrutta frequenze di trasmissione dati sino a 350 megahertz e rispetta i canoni dello standard 1000BaseT (è in grado di sostenere un invio dati fino a 1 gigabit al secondo);
  • Categoria 5e CCA i cavi di cui è composto sono realizzati con una lega alluminio e rame;
  • Categoria 6 garantisce l’azzeramento degli errori di connessione e minor “rumore”, ideali per l’utilizzo domestico;
  • Categoria 6a: è migliore rispetto al precedente sfruttando frequenze di lavoro sino a 500 megahertz ed è testato per inviare dati ad una velocità di 1 gigabit sino a 100 metri di distanza;
  • Categoria 7: lavora con frequenze di 600 megahertz ed è supportato da una doppia schermatura (inoltre supporta gli standard 10BaseT, 100BaseT e 1000BaseT). I cavi di questo tipo sono ideali per connessioni aziendali

Il cavo ethernet trasporta il segnale elettrico da un apparecchio all’altro riuscendo a trasportare una grande mole di dati in tempi limitatissimi. Il loro utilizzo è fondamentale per collegare computer e apparati di rete, permettendo di connettersi con fra loro.
